自作ＣＤＩ ２個目

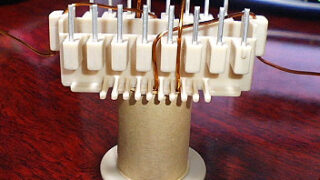

２個目のトランスです。１次側０．７５ｍｍを１往復約３０回。前回は１本を巻いていき中点を取り出してましたが今回は２本巻きで中点を取り出します。また、巻き終わりに高周波ワニスを塗りこんでみました。今日は１次側のみで終了。２次側は時間が掛かるので...
自作ＣＤＩ
自作ＣＤＩ
自作ＣＤＩ 耐久テスト結果

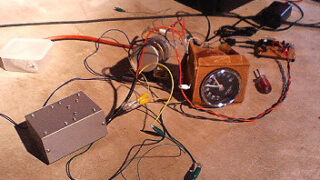

２／２７ 午前９時ドキドキしながら自動ドアのカギを開け、手動で押して開ける（電気が来てません(泣)）ジィィ～～～～～～～燃えていない様子(笑)放電続行中、ネオンランプが点灯しているので高圧も出ている。無事、耐久テストはクリアです。実車ではも...
自作ＣＤＩ 途中経過
夕方５時４０分、耐久テストを確認してきました。実はテスト回転数は４０００ではなく５０００でテストしております。もしクロスで高速道路を走行するなら、これくらいは耐えないといけないのかなと思ったからです。（僕はクロス持ってませんけど...）放電...
自作ＣＤＩ 長時間耐久テスト、スタート

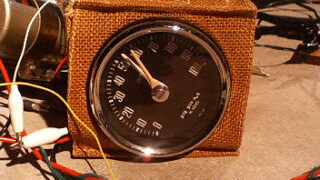

テスト会場は廃墟へと移し２／２６ １２：００ テストスタート。設定回転数は↓果たしてクリアすることができますか、、。もう止まってたりして(汗)
自作ＣＤＩ 試作品完成

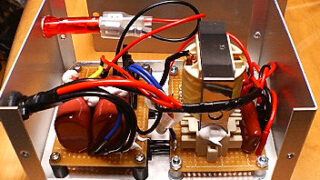

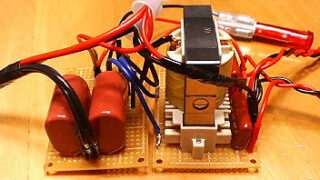

試作品できました。卓上テストではタコメーターを振り切っても放電しています（コイルのインピーダンスにもよる）次は長時間耐久テスト、実車テストの予定です。
自作ＣＤＩ 半田付け（昇圧回路）

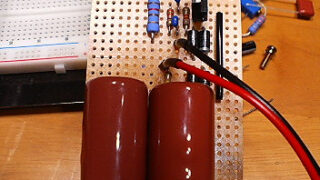

パーツが届いたので昇圧回路の半田付けをしました。これで全回路の半田付けが終了。卓上テストもクリアです。残りはケースの加工と対衝撃処置（コンデンサが大きいので）。
自作ＣＤＩ 半田付け（高圧回路とトリガー回路）

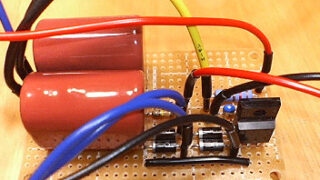

高圧回路・トリガー回路の半田付けがほぼ終了しました。ラインはできるだけ減らしたつもりなのですがニョキニョキ出てますね(汗)ここまでで一度テストしてみましたが今のところ高圧、トリガー共に問題無しです。次はインバータ回路。でもまた部品待ちです(...
自作ＣＤＩ 仮置き（高圧回路とトリガー回路）
各パーツの選定が終わったので基板上の配置を考えてみました。隙間だらけですね(汗)試作品なので既存ケース（前の自作ＣＤＩに使ってたやつ）を使用する予定で基盤も同じサイズを使用して作ります。
自作ＣＤＩ 既に…
注文していたトランジスタは２、３日前に届いておりテストも実施済み。予想したように結果がでず、放置してました。テストした中で、発熱、出力において、２ＳＣ３８９０が一つとび出ている感じです。さらに良いものをと考えておりましたが、２ＳＣ３８９０が...
自作ＣＤＩ 届かない…
新たなトランジスタを注文して１週間、まだ届きません。最低注文金額を満たすために追加で頼んだユニバーサル基盤待ちだとか。。そんなことなら何でも良かったのに、、トランジスタだけ注文すれば良かった。
