同時点火もどき コイル
いつもヤフオクのカテゴリー『自動車・オートバイ』から『同時点火 コイル』として検索していた。結果は想像以上にヒットしない。不思議なことにミニ関連の出品物が多くヒットする。そんなはずないと思うんだけど.....そんなことを思いながら毎日のよう...
同時点火もどき
同時点火もどき
同時点火もどき マルチ放電
点火タイミングで放電した後、１度ずらし再度放電するようにしてみた。コンデンサ容量、ずらす度合いによって効果がかわってくるけど全然予想ができないから、のちのちの実車テストで選定するつもり。。現状はコンデンサが１μＦで１度ずらし。これによって始...
同時点火もどき テスト動画
不具合はサイリスタON時間を１０μｓから３０μｓに伸ばしたらクリアできた感じ。できればデスビを回してピックアップのテストも兼ねたいところだけどデスビを４，０００ｒｐｍで安定して回すことができない。手持ちのドリルドライバは最高５００ｒｐｍくら...
同時点火もどき 試行錯誤…

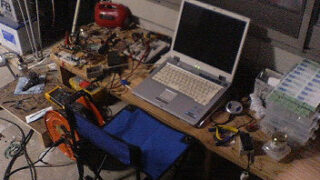

画像は開発環境...部屋からガレージへ降りる踏み台の上で広げてます。。進捗状況はブレッドボード上のＣＤＩを使ってコイル×１、プラグ×１でテスト中。５２００ｒｐｍ付近で点火が乱れます。たぶんピックアップ信号と点火が同時になる付近。いいプログラ...
同時点火もどき はじめての…
安いからといってピックアップセンサーをアナログ出力のその中でも一番出力の小さいものを選んでしまった。ギアの歯幅が小さく、また低回転での移動速度が遅いときは僅かな電圧しか出てこない。ここは増幅するためにオペアンプを使うのだと思うけど恥ずかしな...
同時点火もどき ピックアップ周辺…

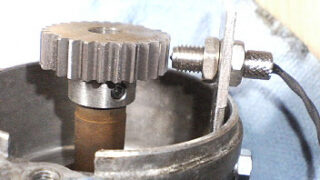

アナログ出力のピックアップセンサー。デジタル出力タイプもあったけどこちらの方が安かったからこちらにした。インジェクション用のデスビに仮付けし、テスト中。もしかしたらこのままになるかも。歯車はモジュール１の２８歯をチョイス。デスビ一回転で点火...
同時点火もどき プログラムを考える…

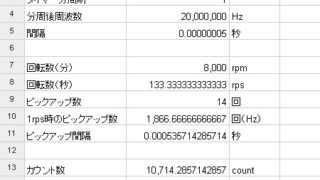

マイコンとピックアップの関係ギアのイメージ。こんな感じでプログラムを作ってみる。。
同時点火もどき 同時点火を考える…
ＣＤＩが完成したころから考え始めてた同時点火。。この前作った進角コントロールはこの為でもある。今でも２号機は、ブレッドボードで組まれたユニットのまま、幾度か遠出もし、先日は高速道路デビューも果たした。回路、プログラムでのトラブルはなく安定し...
