サーモスイッチ回路のテスト

電子パーツが届いたので頭に浮かんだ回路をテストします。

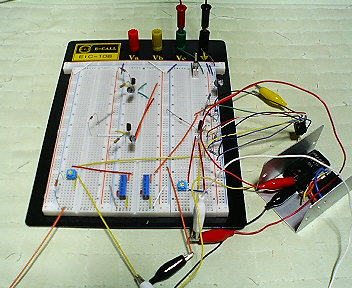

画像のようにブレッドボードに各パーツを挿していきます。

全て挿し終わり一通り確認が終わったら電源ＯＮ!!

可変抵抗器をクルクル回して擬似的に温度変化をおこします。
結果は×
ＩＣにバランス用の端子があるのを見つけ、これでＯＮ／ＯＦＦの温度差をつくろうと
考えたのですが微調整用のようで思うようには動作してくれません。

参りました。
一休さん状態です……

チ～ン!!

ひらめきました。
すぐに回路を変更しテストします。（ブレッドボードだから簡単簡単♪）

クルクルカチッ
クルクルカチッ

おっ今回はいけるような…
後は車の不安定な電源が悪さをしなければ、うまくいくような気が…
（期待するとダメなことが多いので今回は期待しません）

次は基盤に半田付けします。
前回と違いユニバーサル基盤を使うので大変です。
昼間に半田付けしたいなぁ…
