自作サーモスイッチ

少し時間がとれたので早速サーミスタの数値を取ってみました。
取り付けはサーミスタへシリコン系の液状ガスケットを塗布しラジエータコアへ挿し込みます。

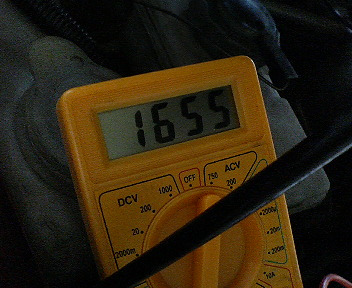

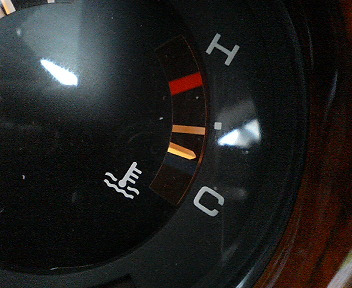

水温計が画像の位置の時、抵抗値が約１．７ｋΩ（約８０℃）
サーモコンパレータの温度範囲が－２０～８５℃
う～ん、電動ファンを動かしたい温度の時にオーバーするであろう数値です(汗)
コア温度はもう少し低い値を予想（希望）していましたが残念。
もうひとつ上のサーミスタを入手します。在庫あるかなぁ…
（サーミスタを変更すると上記温度範囲がかわります。私には算出は無理です。）

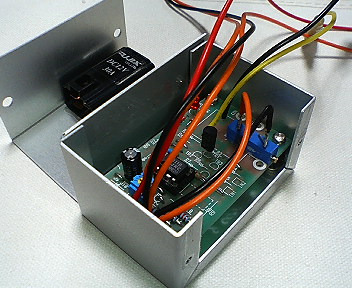

そして夜中に半田付け
比較用抵抗器の値は約９０℃くらいにセットで良いとは思うのですが
もしもハズしていると面倒なのでこちらにも可変抵抗器をつけることにしました。
基盤はキット物なので取り付け穴は開いておりません。ボンドで付けてリード線で
接続しました。これでかなりの微調整が可能です。（必要ないですが(汗)）

リレーもよけいな物を切り取ってボンドで貼り付けです。
落ちませんように…

つづきはサーミスタが届いてからです
