試作品できました

自作エンジンクレーン昨日からの続きです。

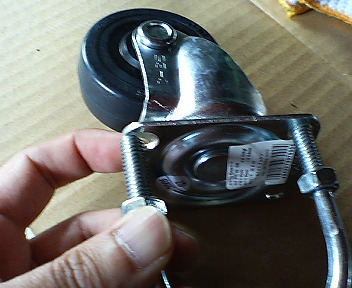

キャスター穴幅とＵボルトの幅が合いません。

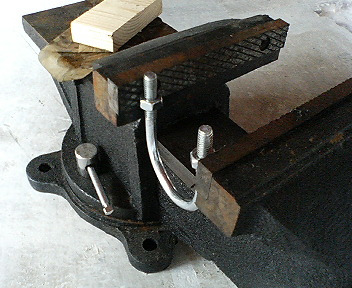

Ｕボルトを加工します。うにゅっと。

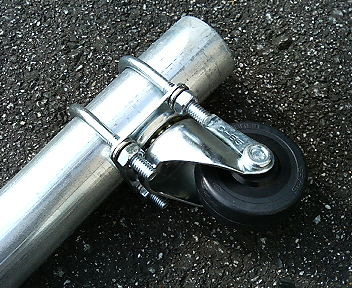

Ｕボルトが無事刺さりましたが、ボルトが長すぎてキャスターが回転しません。
グラインダー加工します。

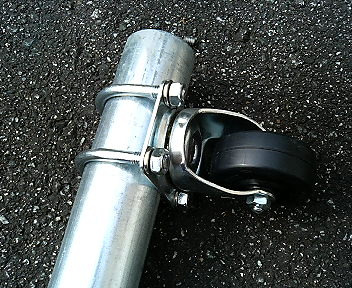

こんな感じです。

後は頭の中にある設計図通り単管パイプを組んでいきます。
予想していたよりも簡単に組めます。楽しめます。(笑)

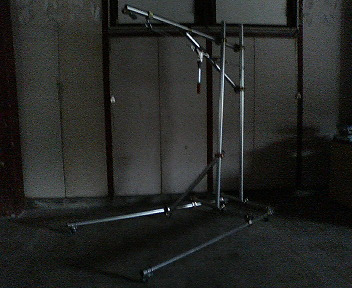

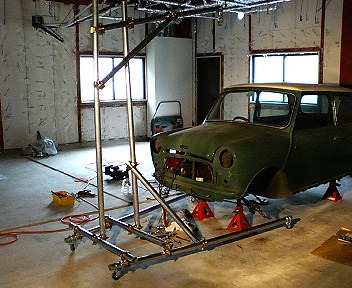

で出来上がりがこれ

構造はネット検索で見つけたものを参考にし少しだけ形にこだわってみました。
こだわった分クランプが２個直交で残りは自在となっております。
はじめて単管パイプ組んだんで知らなかったのですが自在クランプって
予想以上にぶれますね(汗)
少し強度に不安がありますが、試作品の完成です。
自分がぶら下がるくらいでは何の問題もありません（あたりまえか(汗)）
もし良ければ強度的な指摘などコメントお願いします。
