アナログ出力のピックアップセンサー。
デジタル出力タイプもあったけどこちらの方が安かったからこちらにした。

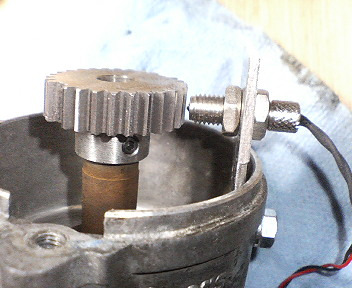

インジェクション用のデスビに仮付けし、テスト中。もしかしたらこのままになるかも。
歯車はモジュール１の２８歯をチョイス。
デスビ一回転で点火が４回だから４の倍数の歯数のものが良い。
重さ、大きさからこれくらいでいいかなと適当にチョイスした。
点火方式は同時点火だから２箇所１８０°の位置を判断する必要がある。
その位置の歯を上部からノコで潰した。
周りを削ってしまうとズレが発生することが考えられるので、ノコがズレないように木片で治具を作って潰した。
少し削り残しがあるけどセンサーが拾えない距離なので問題なし。
