ワイパースイッチのメモ

TWINCHOKEさんの記事へトラックバックを貼ってみました。

テスターでチェックしてみました。

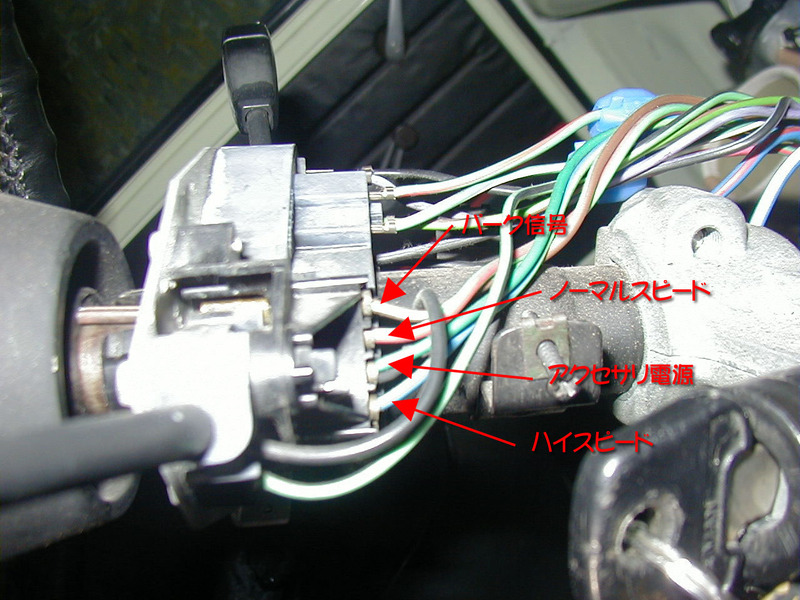

ラインの色が飛んでしまって分かりませんけどこんな感じでした。

パーク信号は、ホームポジションが電圧無しで
ワイパーが動作している間１２Ｖのようです。
動作している間、電圧が上下するのでテスターでは計りにくいですが
ホームポジションにしたときに電圧無しで
そのまま動作させた時に電圧が上がればパーク信号はきていると思ってよいと思います。
もしそうなるとレバー側が怪しいのかもしれないですね。

ちなみにハイスピードの時はノーマル・ハイともに１２Ｖです。
